液压船台小车
发布时间:2022-12-16 浏览:396次
返回列表

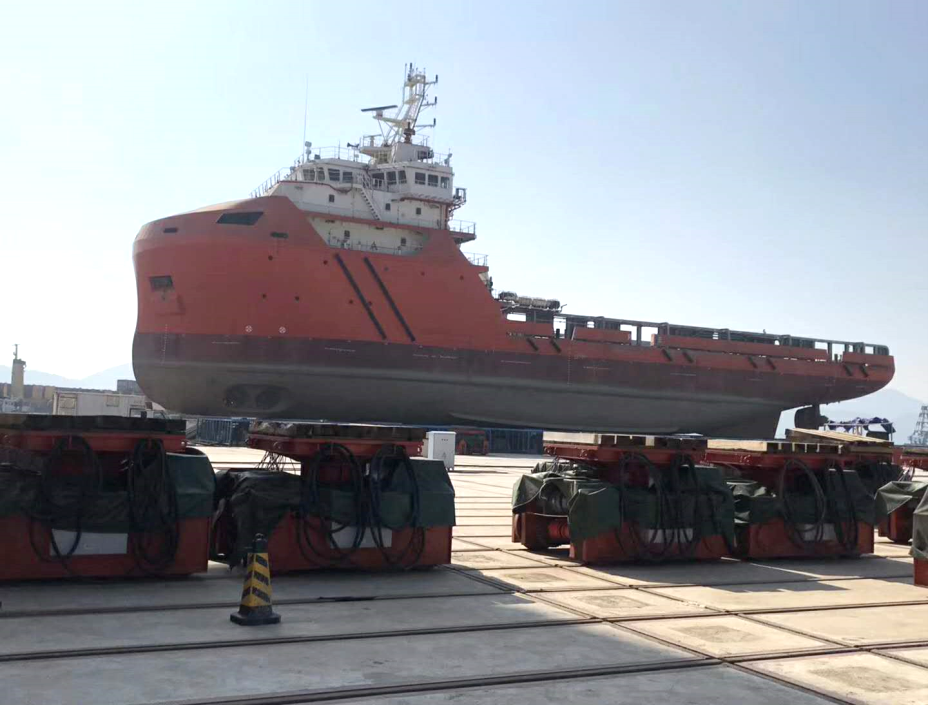

液压船台小车

项目说明:

针对在修造船过程中专门用于平地纵、横向移动船体或拼接合拢大型船段难题而开发的修造船设备一一轨道式智能液压船台小车。该产品获得江南造船、中远船务、中工国际等单位一致好评。

应用技术特点:

轨道式智能液压船台小车是基于现场总线技术的PLC集散控制系统的总体方案,将其分为液压承载控制单元、驱动行走控制单元两部分。

集电气,液压及机械系统为一体的自动化设备,通过计算机控制液压承载系统及驱动行走系统工作,具有同步顶升、自行走、同步行走、可转向(可选功能)等功能!

智能化的特性解决了国内常规船台小车的配置柔性不足、自动化程度低、人力劳动密集、操作复杂、缺少分布移动特性导致船体的焊接精度和拼装效率低等问题;设备优越的特性大幅提高了修造船效率、造船工艺水平以及安全性!


技术规格表:

参数规格可选项
车架形式箱架双轴四轮
单台额定载荷200T可选:载荷150T-300T
液压系统工作压力200bar
承载油缸行程250mm可选行程150-300mm
行走驱动方式电驱
行走速度3m/Min
运动轨迹轨道直线可选:轨道转向
轨道型号P50
轨距1000mm
轮距1300mm
轮径650mm根据可选调整
可扩展点数(n)96
控制方式PLC总、分控结合
同步方式力、位移同步
总负载200tXn根据可选调整
外形尺寸2100X2000X1128根据可选调整

图片3-添加


组1
